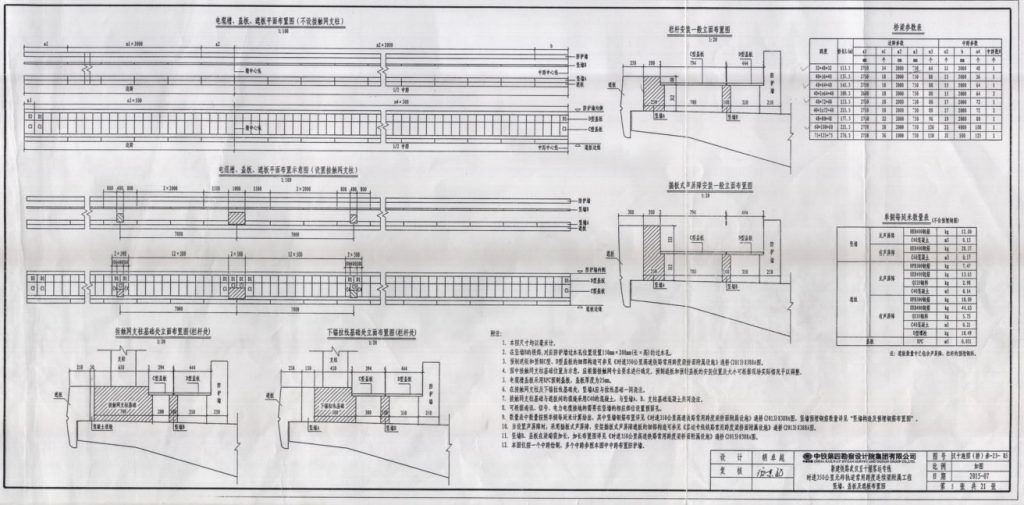

此圖為通橋（2013）8388A系列高鐵水泥電纜槽、水泥蓋板及水泥遮板組合平面安裝布置圖，其中包括不設接觸網支柱、設置接觸網支柱、接觸網支柱基礎處里面布置圖（欄桿處）、下錨拉線基礎處立面布置圖（欄桿處）、欄桿安裝一般立面布置圖及插板式聲屏障安裝一般立面布置圖。



附注內容：

1.本圖水泥電纜槽、水泥蓋板、水泥遮板及所有相關尺寸均為毫米設計。
2.在豎墻B的根部，對應防護墻過水孔位置設置150毫米乘以200毫米（長乘以高）的過水孔。
3.預制遮板和預制C型、D型蓋板的西部構造可參見《時速350公里高速鐵路常用跨度梁橋面附屬設施》通橋（2013）8388A圖。
4.圖中接觸網支柱基礎位置為示意圖，應柑橘接觸網專業要求進行確定，預制遮板和預制蓋板的安裝位置及大小可根據現場實際情況予以調整。
5.水泥電纜槽蓋板采用RPC蓋板模具預制RPC蓋板，水泥蓋板厚度為25毫米。
6.在接觸網支柱及下錨拉線基礎處，豎墻A應與拉線基礎一同澆注。
7.接觸網支柱基礎與水泥遮板間的填縫采用C40的混凝土，與豎墻A,B支柱基礎混凝土共同澆注。
8.可根據通訊，信號，電力電纜接地的需要在豎墻的相應部位設置預留孔。
9.數量表中數量按照單側每延米計算給出，其中豎墻鋼筋布置詳見《時速350公里高速鐵路常用跨度梁橋面附屬設置》通橋（2013）8388A圖，豎墻預埋鋼筋數量詳見“豎墻構造及預埋鋼筋布置圖”。
10.當設置水泥遮板聲屏障時，采用插板式聲屏障，安裝插板式聲屏障遮板的西部構造可參見《客運專線鐵路常用跨度梁橋面附屬設施》通橋（2013）8388A圖。
11.豎墻B、水泥蓋板在兩端需加長，加長布置圖詳見《時速350公里高速鐵路常用跨度梁橋面附屬設施》通橋（2013）8388A圖。
12.本圖僅按一個中跨繪制，多個中跨參照本圖中中跨布置防護墻。
