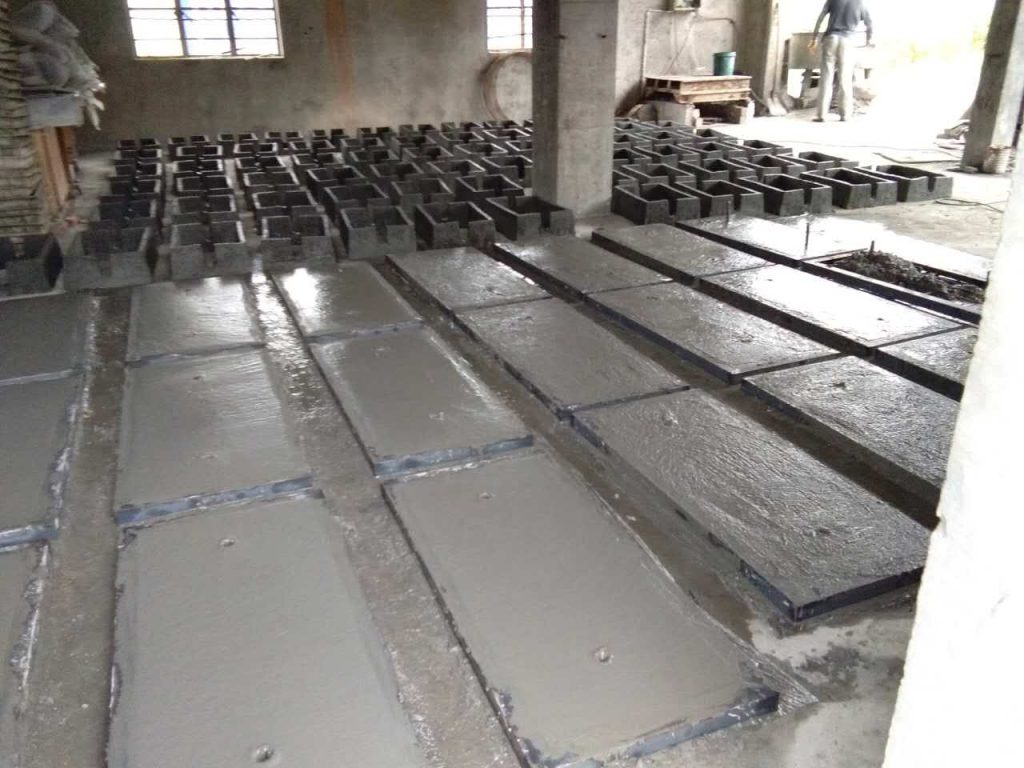

水泥護(hù)坡砌塊澆筑過(guò)程中往往采用水泥護(hù)坡砌塊模具，通過(guò)使用六角塊護(hù)坡模具澆筑的其過(guò)程中較為便利，其成型的護(hù)坡水泥磚其外觀上也較為美觀，尺寸也能達(dá)到精準(zhǔn)。

首先對(duì)于在對(duì)水泥護(hù)坡砌塊模具施工過(guò)程中所需要使用的配套設(shè)備要完好，以保證在澆筑過(guò)程中能順利進(jìn)行：

1.發(fā)電機(jī)：發(fā)電機(jī)是保證工地施工過(guò)程中發(fā)生斷電等情況，依舊還能保持混凝土的合理生產(chǎn)

2.攪拌機(jī)：攪拌機(jī)的選用大多采用大型的混凝土攪拌機(jī)，數(shù)量上要確?；炷聊苓B續(xù)進(jìn)行灌注。所以在每次使用前都需要認(rèn)真的進(jìn)行檢查維修。

3.振動(dòng)臺(tái)：對(duì)于放入塑料模具內(nèi)的混凝土需要通過(guò)震動(dòng)的方式來(lái)講水泥內(nèi)部的空氣進(jìn)行排放，所以在使用震動(dòng)臺(tái)前需要先確保振動(dòng)臺(tái)是否正常運(yùn)行。

在使用前的的機(jī)械裝置進(jìn)行檢查好后，在對(duì)很寧天的配合比上也要進(jìn)行有效的控制。

混凝土在澆筑過(guò)程中要符合一下設(shè)計(jì)要求《水工混凝土施工規(guī)范》（DL/T5144-2001）的規(guī)定，在選擇材料下要注意一下幾點(diǎn)：



1水泥一般選用普通硅酸鹽水泥或硅酸鹽水泥，初凝時(shí)間宜不早于1.5h，宜選用標(biāo)號(hào)在325以上的水泥。所選的水泥品種應(yīng)通過(guò)初凝時(shí)間和抗壓強(qiáng)度試驗(yàn)。要注意水泥的用量要達(dá)到規(guī)范規(guī)定的標(biāo)準(zhǔn)。

2.粗骨料宜選用堅(jiān)硬的卵礫石和碎石。骨料最大粒徑不應(yīng)大于導(dǎo)管直徑的1/6～1/8 和鋼筋最小凈距的1/4同時(shí)粒徑在40mm 以內(nèi)。粗骨料的級(jí)配應(yīng)保證混凝土具有良好的和易性。細(xì)骨料宜采用級(jí)配良好的中、粗砂。混凝土的含砂率一般為45%～50%，水灰比宜采用0.5～0.6。

3.為提高和易性，混凝土中宜摻入外加劑，摻入外加劑前，必須經(jīng)過(guò)實(shí)驗(yàn)，以確定外加劑的使用種類、摻入量和摻入程序。

4.混凝土的配合比必須與導(dǎo)管灌注水下混凝土相適應(yīng)。合適的配合比應(yīng)使混凝土具有足夠的可塑性和粘聚性，易于在導(dǎo)管中流動(dòng)而不易離析。而且一般來(lái)說(shuō)，當(dāng)水下混凝土的強(qiáng)度高時(shí)，其耐久性也好。因而要從水泥標(biāo)號(hào)的選擇、水泥及水的用量比例、骨料的種類和性質(zhì)及摻用外加劑等幾個(gè)方面的考慮來(lái)保證混凝土質(zhì)量?；炷翑嚢钑r(shí)間要適宜，要攪拌均勻，如混凝土攪拌和輸送過(guò)程中出現(xiàn)不均勻或離析泌水現(xiàn)象，流動(dòng)性差時(shí)，就不能使用。

澆筑過(guò)程中需要注意的事項(xiàng)：在澆筑過(guò)程中，混凝土拌至成功后，應(yīng)在1.5小時(shí)之內(nèi)盡量澆筑完成，避免銀停留時(shí)間過(guò)長(zhǎng)而導(dǎo)致的混凝土直接凝固的情形發(fā)生，加快生產(chǎn)周期效率。
