環(huán)保磚的制作方式往往有采用通過彩磚模具澆筑成型或者采用燒結的方式來進行制作，下面要講述的這款磚就是采用燒結的方式制作成型，在制作燒結多孔磚其用料上極為環(huán)保。

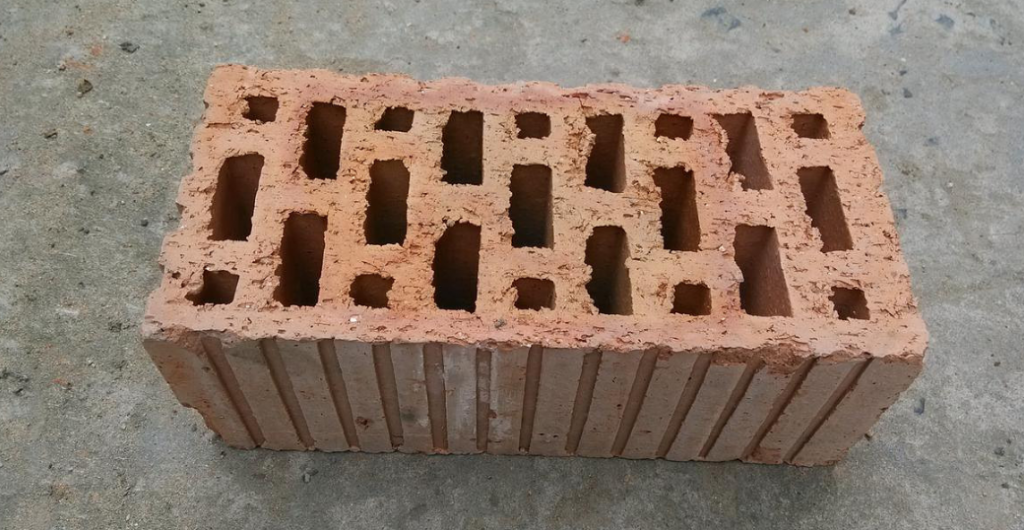

燒結多孔磚所使用的原料大多采用粘土、頁巖、煤矸石、粉煤灰為主要原料經焙燒而成，主要用于承重部位的多孔磚。燒結多孔磚也有因其外觀較為美觀的經燒焙而成用于清水墻或者帶有裝飾面的多孔磚。



燒結多孔磚與普通的燒結磚有所不同，普通燒結磚有自重大、體積小、生產能耗高、施工效率低等缺點，用燒結多孔磚和燒結空心磚代替燒結普通磚，可使建筑物自重減輕30%左右，節(jié)約粘土20%～30%，節(jié)省燃料10%～20%，墻體施工功效提高40%，并改善磚的隔熱隔聲性能。通常在相同的熱工性能要求下，用空心磚砌筑的墻體厚度比用實心磚砌筑的墻體減薄半磚左右，所以推廣使用多孔磚和空心磚是加快我國墻體材料改革，促進墻體材料工業(yè)技術進步的重要措施之一。

其燒結多孔磚的質量等級主要根據抗壓強度分為MU30、MU25、MU20、MU15、MU10五個強度等級，強度和抗風性能合格磚，根據尺寸偏差、外觀質量、孔型及孔洞排列、泛霜、石灰爆裂分為優(yōu)等品、一等品和合格品三個質量等級。如何去辨別燒結多孔磚的質量，可以從外觀上去辨別，質量優(yōu)等的燒結多孔磚一條面和頂面的顏色都需一致、裂紋上大面上深入孔壁15mm以上寬度方向及其延伸到條面、頂面的長度在60mm之間，條面的水平裂紋在80mm之間，雜質在磚面上造成的凸出高度不大于3mm的燒結多孔磚為優(yōu)等品;而一等品的水泥模具預制件在顏色上基本一致裂紋條面的長度在80mm，延伸到頂面的長度在100mm之間雜質凸起高度不大于4mm;而合格品的燒結多孔磚在表面顏色上么有較大的要求，裂紋延伸條面長度在100mm之間，延伸頂面的在120mm之間，雜質在磚面造成的凸出高度不大于5mm。通過以上三種數據可以得出如何通過磚表面外觀來判定磚面的優(yōu)劣程度。

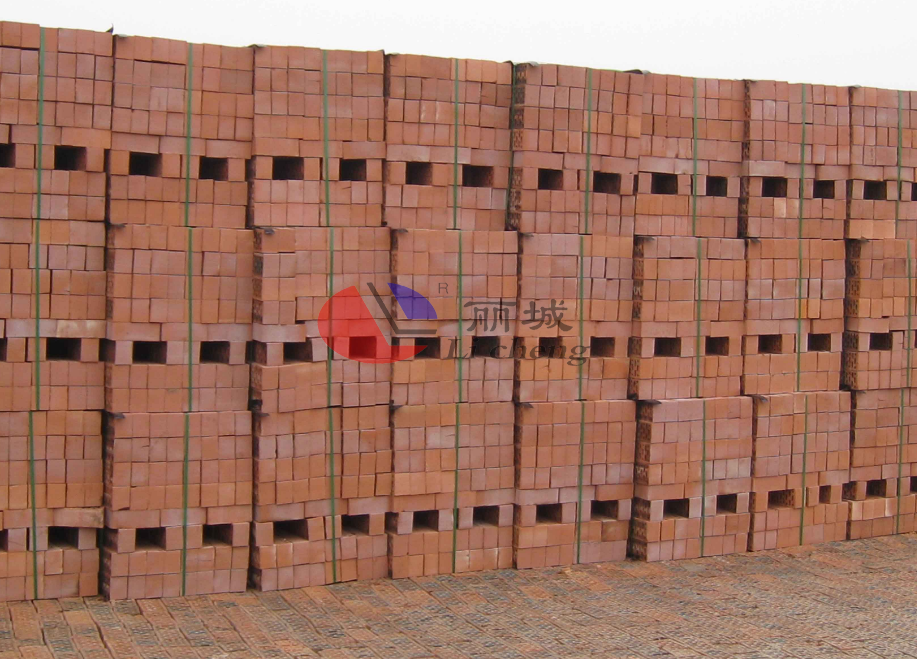

我國現在實行低碳節(jié)能為主題，運輸過程中磚面的堆放都有一定的規(guī)定，磚面在市場銷售量也極高。所以采用燒結多孔磚在無論是在市政基礎建設上還是基礎民房建設上都極為實用。
